Наши менеджеры обязательно свяжутся вами и уточнят условия заказа.
Предназначен для одиночной внутренней стационарной прокладки. Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре до 35С
Технические характеристики:
Токопроводящая жила – медная однопроволочная
Изоляция - сплошной полиэтилен
Сердечник - парная скрутка
Оболочка - ПВХ пластикат
Класс пожарной опасности по ГОСТ 31565-2012 - О1.8.2.5.4
Кабели не распространяют горение при одиночной прокладке
Количество жил 8
Диаметр жилы, мм 0.52
Число и диаметр проволок 1х0,52
Калибр жилы 24 AWG
Сечение жилы, мм2 0.2
Диаметр по изоляции, мм 0.9
Диаметр кабеля, мм 5,0
Масса 1 км кабеля*, кг 31.167
Объем горючей массы, л/км 11.1
Объем 1 км кабеля*, м3 0.095
Коэффициент затухания (Attenuation), дБ/100 м, не более 2.10 (при 1МГц); 4.10 (при 4МГц); 6.50 (при 10МГц); 8.30 (при 16МГц); 9.30 (при 20МГц); 11.70 (при 31,25МГц); 17 (при 62,5МГц); 22 (при 100МГц)
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее 65,30 (при 1МГц); 56,30 (при 4МГц); 50,30 (при 10МГц); 47.30 (при 16МГц); 45,80 (при 20МГц); 42,90 (при 31,25МГц); 38,40 (при 62,5МГц); 35,30 (при 100МГц)
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее 62.30 (при 1МГц); 53.30 (при 4МГц); 47.30 (при 10МГц); 44.30 (при 16МГц); 42.80 (при 20МГц); 39.90 (при 31,25МГц); 35.40 (при 62,5МГц); 32.30 (при 100МГц);
Защищенность на дальнем конце (EL FEXT), дБ/100м, не менее 64 (при 1МГц); 52 (при 4МГц); 44 (при 10МГц); 39.90 (при 16МГц); 38 (при 20МГц); 34.10 (при 31,25МГц); 28 (при 62,5МГц); 24 (при 100МГц);
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее 61 (при 1МГц); 49 (при 4МГц); 41 (при 10МГц); 36.90 (при 16МГц); 35 (при 20МГц); 31 (при 31,25МГц); 25 (при 62,5МГц); 21 (при 100МГц);
Время задержки сигнала (Delay), нс/100 м, не более 552 (при 4МГц); 545.40 (при 10МГц); 543 (при 16МГц); 542.10 (при 20МГц); 540.40 (при 31,25МГц); 538.60 (при 62,5МГц); 537.60 (при 100МГц);
Затухание отражения (RL), дБ/100м, не менее 20 (при 1МГц); 23 (при 4МГц); 25 (при 10МГц); 25 (при 16МГц); 25 (при 20МГц); 23.64 (при 31,25МГц); 21.54 (при 62,5МГц); 20.11 (при 100МГц);
Сопротивление связи на разных частотах, не более 50 (при 1МГц); 100 (при 1 МГц); 200 (при 30МГц); 1000 (при 100МГц);
Волновое сопротивление 100 Ом
Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м
Относительная скорость распространения сигнала не менее 60 %
Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %.
Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 5,6 нФ/100 м.
Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
Затухание излучения в диапазоне частот 30-100 МГц:
Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм.
Все значения приведены с пересчетом на температуру 20°С

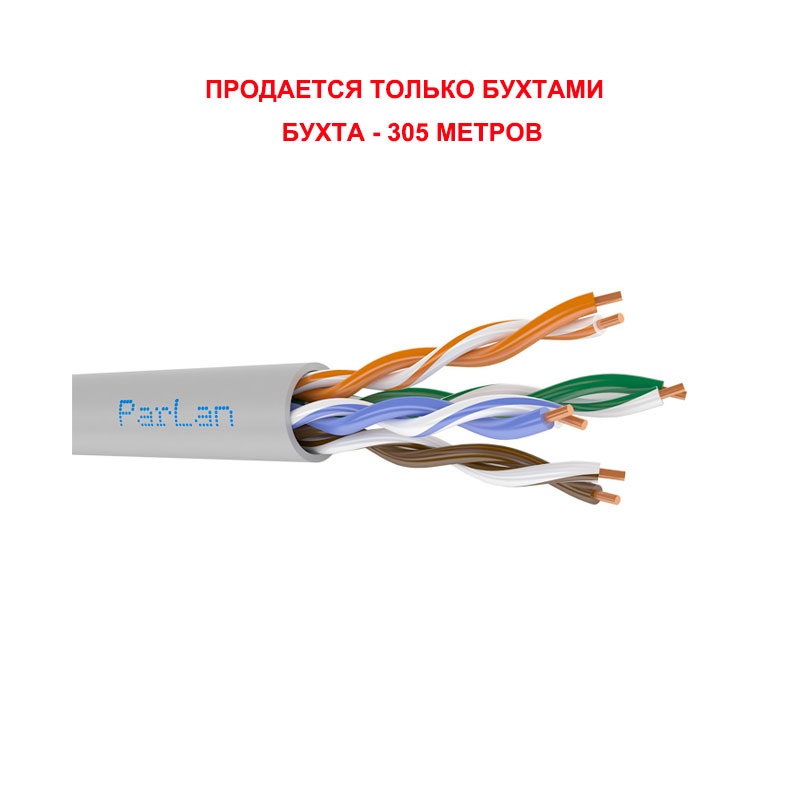

Бухта 305м
