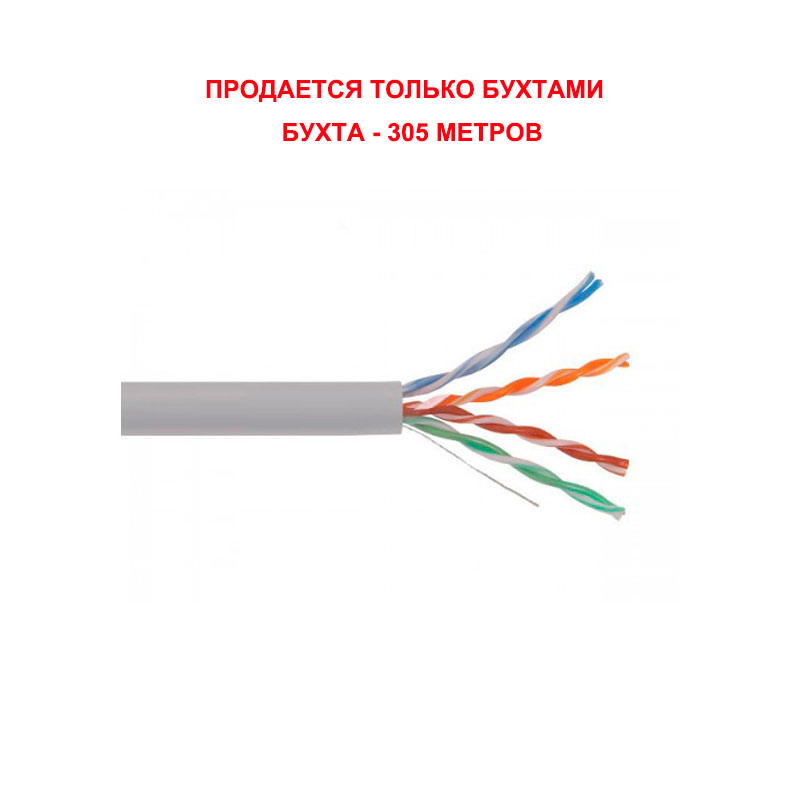

U/UTP - неэкранированная витая пара
Кабель предназначен для построения структурированных кабельных систем (СКС) внутри помещений с частотой передачи сигналов до 100 МГц (Cat.5e).
Токопроводящие жилы выполнены из одножильной медной проволоки с номинальным диаметром 0,48 мм, поверх которой наложена изоляция из полиэтилена высокой плотности. Изолированные жилы скручены в пары. Количество пар - 4. Пары жил скручены в сердечник по повивной системе. Повивы имеют цветовую идентификацию. Внешняя оболочка кабеля выполнена из поливинилхлоридного пластиката серого цвета (PVC). Наружный диаметр кабеля - 5,0 мм.
Вес - 30.6 кг/км
Длина в бухте - 305 м
Диаметр жилы, мм - 0,48±0,01 мм
Продается только бухтами
1.1 Токопроводящая жила однопроволочная из медной мягкой круглой проволоки.
1.2 Диаметр токопроводящей жилы 0,48±0,01мм.
1.3 Изоляция выполнена из полиэтилена в виде концентрического слоя.
1.4 Вид скрутки парная. Количество пар в кабеле – 4.
1.5 Цвета изоляции одноцветной жилы в паре оранжевый, зеленый, синий и коричневый. На белую жилу в каждой паре нанесена цветовая маркировка в виде продольной полоски цвета второй жилы пары.
1.6 Оболочка выполнена из ПВХ пластиката.
1.7 Оболочка кабеля имеет серый цвет, по согласованию с потребителем цвет оболочки может быть любым.
2. Электрические характеристики
- Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более - 9,5
- Асимметрия сопротивления жил в паре/ четверке по посто-янному току, %, не более - 2
- Рабочая ёмкость пары на частоте, нФ/км, не более 0,001 МГц - 56
- Сопротивление изоляции постоянному току, МОм*км, не менее - 5000
- Испытательное напряжение постоянного тока в течение 1 мин, кВ - 1,0
- Испытательное напряжение переменного тока в течение 1 мин на частоте 0,00005МГц, кВ - 0,7
- Волновое сопротивление на частоте, Ом - 0,064-1,0 - 100±25 // 1,0-250 - 100±15
- Скорость распространения волны не менее 65 % от скорости света в вакууме
- Задержка сигнала на частоте 10 МГц, нс/ 100м, не более - 545
- Разность задержки сигнала между парами на частоте 10 МГц, нс/ 100м - 45
- Затухание в кабеле на частоте, дБ/100 м - 1 МГц - 2,1 // 4 МГц - 4,1 // 10 МГц - 6,5 // 100 МГц - 22,0
- Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее - 1 МГц - 65,3 // 4 МГц - 56,3 // 10 МГц - 50,3 // 100 МГц - 35,3
- Возвратные потери на частоте, дБ/100 м - 1 МГц - 17,0 // 4 МГц - 17,0 // 100 МГц - 10,0 // 250 МГц - -
Механические характеристики
- Значение растягивающего усилия кабеля, не более, кН 0,4
- Раздавливающие усилие, Н/см, не менее 40
- Минимальный радиус изгиба кабеля, мм 40
- Температура эксплуатации от -25 до +60 °С
- Температура хранения и транспортировки от -25 до +60 °С
- Температура монтажа от -10 до +60 °С
- Относительная влажность при температуре +350 C, % 98
- Наружный размер кабеля, мм 5,0
- Расчётный вес 1км кабеля, кг/км 30,6
- Строительная длина кабеля 305м
- Упаковка Коробка
